Associação mista de resistores- exercícios resolvidos pt1

Introdução à Eletrodinâmica e Associação Mista de Resistores

Apresentação do Tema

• Fala galera, hoje o vídeo aborda a eletrodinâmica com foco na associação mista de resistores. O apresentador, Fabrício, irá resolver questões relacionadas ao tema.

Contexto dos Exercícios

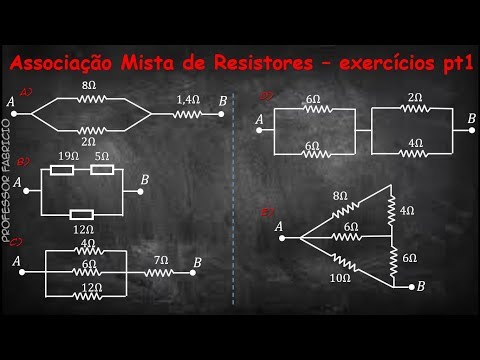

• O objetivo é calcular a resistência equivalente das associações de resistores apresentadas nas questões. Vamos começar com o primeiro exemplo.

Resolução do Primeiro Exercício

Caracterização da Associação em Paralelo

• A associação em paralelo é caracterizada por ter dois ou mais caminhos para a corrente elétrica percorrer entre os pontos A e B. Isso significa que a corrente se divide entre os resistores.

Cálculo da Resistência Equivalente

• Para resolver, numeramos os resistores como 1, 2 e 3 e utilizamos a fórmula produto-soma para encontrar a resistência equivalente dos resistores em paralelo. O resultado obtido foi 1,6 ohms após aplicar as fórmulas corretas.

Continuação da Resolução

Soma das Resistências em Série

• Após reduzir os resistores em paralelo para um único resistor (1,6 ohms), somamos este valor com outro resistor (1,4 ohms) que estava em série. A resistência total resultou em 3 ohms.

Dicas Adicionais

• O apresentador menciona que há vídeos disponíveis sobre como somar números decimais caso haja dúvidas sobre esse cálculo específico.

Análise de Outra Configuração

Representação Retangular

• Uma nova configuração é apresentada na forma retangular; apesar da mudança na representação gráfica, o conceito permanece o mesmo: resolver primeiro as associações em série antes de aplicar as regras de paralelismo.

Cálculo da Resistência Equivalente na Nova Configuração

Aplicação do Produto-Soma Novamente

• Ao aplicar novamente o método produto-soma nos resistores agora reduzidos para um único valor (24 ohms), obtemos uma nova resistência equivalente após simplificações necessárias no circuito apresentado. O resultado final foi 8 ohms para todos os três resistores envolvidos nesta configuração específica.

Conclusão e Interação com o Público

Encerramento e Convite à Participação

Inversão de Frações e Resistores em Circuitos

Conceitos de Inversão em Frações

• A inversão ocorre quando se troca o numerador pelo denominador, ou seja, o que está em cima vai para baixo e vice-versa.

• É possível obter a mesma fração multiplicando cruzado, onde os valores são trocados entre as partes da fração.

Cálculo da Resistência Equivalente

• Para calcular a resistência equivalente de três resistores em série, basta somar os valores das resistências.

• Um erro foi mencionado na digitação do valor total das resistências; o correto é que a resistência equivalente é de nove ohms.

Associação Mista de Resistores

• O conceito de associação mista é introduzido, onde dois resistores estão em paralelo e devem ser reduzidos para um único resistor.

• Ao aplicar o produto e a soma dos resistores, obtemos uma resistência equivalente que facilita o cálculo.

Cálculos Adicionais com Resistores

• O produto e a soma são aplicados novamente para calcular a resistência equivalente entre dois resistores adicionais.
