767 FANTÁSTICO CILINDRO MAUER NW5, GANZUADO Y DESMONTADO sub eng

Presentación del Cilindro Mauer NW

Resumen de la Sección: En esta parte, se introduce un cilindro de la marca Mauer modelo NW, destacando su diseño atractivo y su complejidad en el ganzuado debido a elementos como los slider y el perno interactivo.

Detalles del Cilindro Mauer NW

• El cilindro cuenta con seis pernos, siendo el primero un perno interactivo que se encuentra en la parte superior del bocallave.

• Además del perno interactivo, posee cuatro slider en la parte superior que no están cargados a muelle y no controlan una barra lateral, lo que constituye un sistema anti impressioning.

• La colocación de los slider es especialmente desafiante ya que deben estar completamente dentro del rotor para permitir su giro, lo cual dificulta la apertura.

Dificultades en la Apertura

• A diferencia de otros cilindros comunes, en el Mauer NW es necesario alternar entre colocar los pernos y los slider varias veces durante la apertura, aumentando significativamente su complejidad.

• La combinación de pernos y slider hace que la apertura sea apasionante pero complicada, requiriendo precisión y habilidad para mezclar ambos elementos correctamente.

Desmontaje y Características Adicionales

Resumen de la Sección: En esta etapa se menciona el desmontaje parcial del cilindro Mauer NW para observar sus componentes internos. Se destaca su seguridad con características como tres estrellas SKG y elementos anti-extracción.

Desmontaje y Características

• El cilindro Mauer NW presenta una estructura robusta con certificación SKG de tres estrellas e incluye medidas de seguridad como barra anti-extracción y grapas anti taladro.

Apertura de Cerradura con Slider y Spools

Resumen de la Sección: En esta sección, se detalla el proceso de apertura de una cerradura utilizando sliders y spools, mostrando las herramientas y técnicas necesarias para lograrlo.

Preparación y Herramientas Utilizadas

• Explicación sobre la importancia de no dejar los sliders centrados para evitar obstáculos al intentar moverlos.

• Uso de una pala triangular pequeña para evitar molestias con los sliders alineados con los pernos.

• Utilización de una ganzúa francesa en arco para manipular los sliders con precisión.

Proceso de Manipulación

• Movimiento inicial de los sliders hacia la derecha para comenzar la apertura.

• Descripción detallada del proceso mientras se manipulan los sliders, identificando cada movimiento y colocación.

• Continuación del proceso, destacando el juego entre los spools y la colocación precisa de cada slider.

Tensión y Feedback

• Ajuste gradual de la tensión al mover los sliders hacia la derecha, buscando un feedback adecuado.

• Reducción de la tensión al desplazar los sliders hacia la derecha, con énfasis en el movimiento suave y discreto.

Resultado Final y Reflexiones

• Verificación final de la correcta colocación de todos los elementos antes de intentar abrir la cerradura.

• Éxito en la apertura demostrando que el cilindro tiene tolerancias ajustadas que requieren habilidad técnica para manipular.

Desmontaje e Inspección Posterior

• Análisis detallado del cilindro abierto, mostrando componentes internos como rotor, alojamientos de pernos inferiores y pasivos, así como alojamientos para sliders.

• Inicio del proceso de desmontaje con precaución debido a las complejidades internas del cilindro.

Resumen Detallado

Estructura de la Cerradura y Funcionamiento

• La cerradura presenta alojamientos laterales para pasivos y slider, donde se insertan los extremos del slider.

• Los tapones grandes en la cerradura están relacionados con los slider. Un perno interactivo con un muelle fuerte empuja el elemento interactivo de la llave.

• Los pernos normales controlan lo que sobresale en el bocallave. Los contrapernos incluyen spool para complicar la apertura.

Dificultades y Tácticas de Apertura

• La colocación precisa de los slider y pernos es crucial para abrir la cerradura. La presencia de spool puede dificultar significativamente el proceso.

• A pesar de que la apertura pueda parecer sencilla, requiere habilidad y precisión. Colocar los slider correctamente es fundamental para el éxito.

Elementos Singulares de la Cerradura

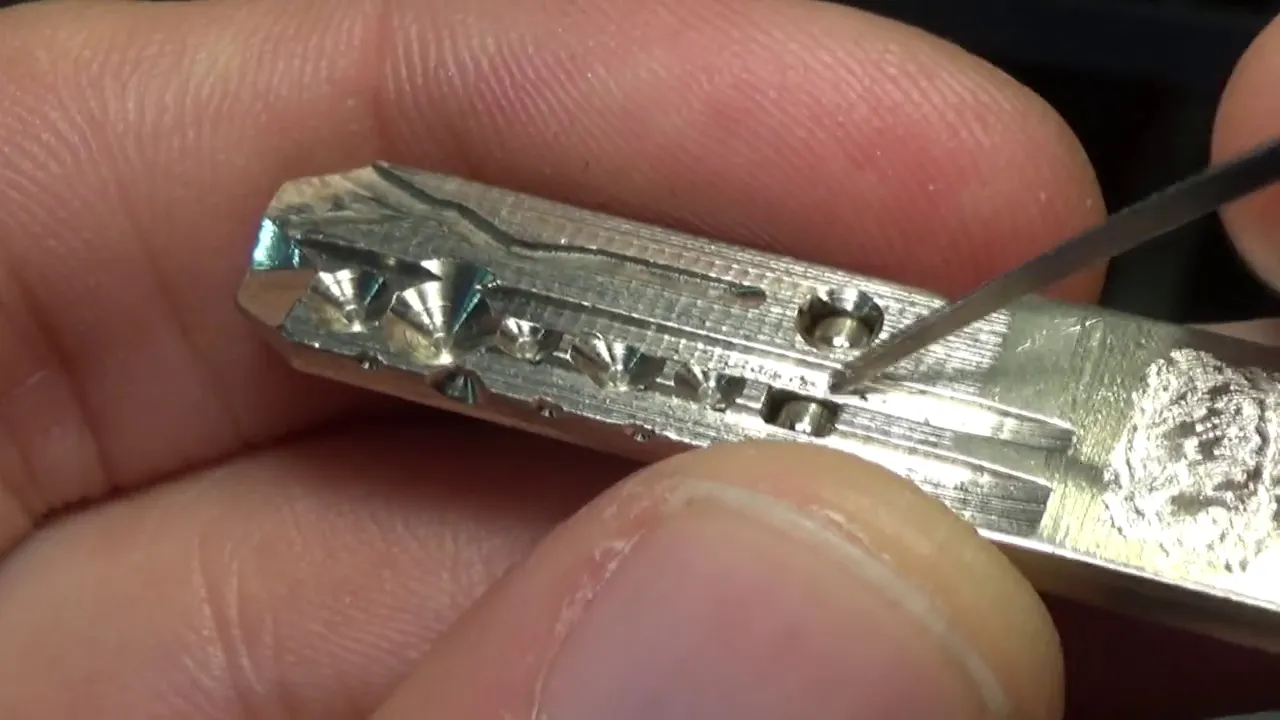

• Los muelles son iguales y los slider son elementos distintivos que interactúan con la llave durante el ganzuado.

• Las protuberancias numeradas en los slider controlan su movimiento. Estas características únicas contribuyen a la complejidad y seguridad de la cerradura.

Conclusión

• A través de sus componentes diferenciadores como los slider y las protuberancias numeradas, esta cerradura se destaca por su diseño sofisticado y su nivel de seguridad.

• Se resalta que esta cerradura es desafiante pero bien diseñada, con una reputación merecida por su calidad y complejidad en términos de manipulación.
