I7 Selección de la bomba

Introducción a Bombas Centrífugas

Resumen de la Sección: En esta sección, se introduce el tipo de bomba más utilizado en instalaciones de bombeo e ingeniería civil: la bomba centrífuga de eje horizontal. Se detalla su funcionamiento y componentes principales.

Tipo de Bomba Centrífuga Horizontal

• La bomba más comúnmente utilizada en instalaciones de bombeo e ingeniería civil es la bomba centrífuga de eje horizontal.

• Componentes principales: carcasa exterior, rodete con álabes para generar energía en el fluido, y un motor (eléctrico o a combustión) que impulsa el fluido.

• La forma de la carcasa favorece la salida del agua en dirección circunferencial hacia afuera.

Selección del Modelo de Bomba

• Para seleccionar una bomba, es crucial conocer los datos fundamentales de la estación de elevación y caudal total mínimo a bombear.

• Es importante considerar el caudal total mínimo requerido por cada bomba y cómo funcionarán simultáneamente si hay múltiples grupos operando.

Factores Clave en la Selección

• El punto de funcionamiento real puede variar ligeramente respecto al diseño, por lo que se debe garantizar que la bomba supere los caudales mínimos establecidos.

Análisis Detallado de Bombas y Curvas Características

Resumen de la Sección: En esta sección, se aborda el análisis detallado de bombas y curvas características, centrándose en aspectos como caudales mínimos, desniveles geométricos, selección de modelos de bomba y curvas asociadas.

Caudales Mínimos y Desniveles Geométricos

• Se discute la importancia de considerar los caudales mínimos a bombear y los desniveles geométricos en el proceso de selección de bombas.

• Para velocidades más altas, se menciona la necesidad de elegir bombas que se ajusten al caudal y desnivel geométrico requeridos.

• Se plantea la posibilidad de utilizar diferentes combinaciones de bombas o grupos de etapas para adaptarse a las necesidades específicas.

Selección del Modelo de Bomba

• Se destaca la importancia de realizar tanteos con diferentes combinaciones para luego analizar los costes y determinar la opción más económica.

• Tras revisar catálogos y tarifas, se elige un modelo específico por su simplicidad y eficiencia, evitando añadir etapas adicionales a través del uso de una única bomba estándar.

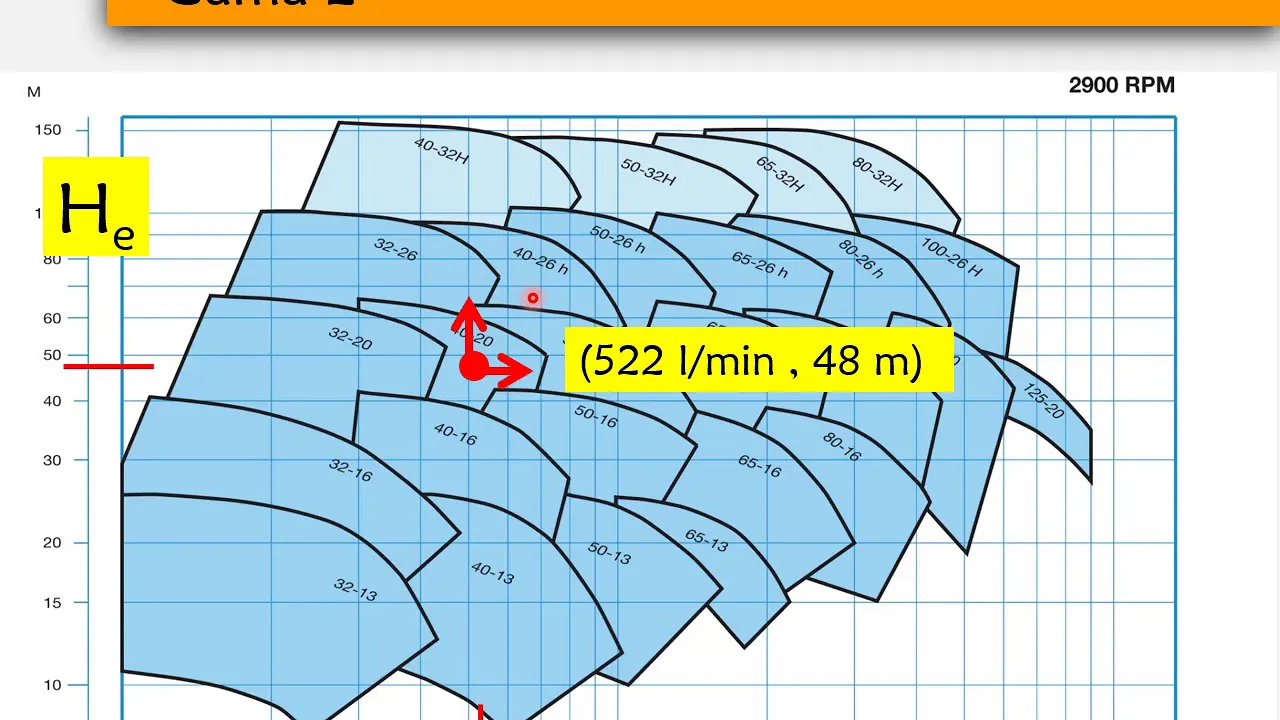

Curvas Características y Rodetes

• Una vez seleccionada la bomba, se procede a buscar las características específicas en el catálogo del fabricante, incluyendo la curva característica asociada a dicha máquina hidráulica.

• Las curvas características presentan distintos rendimientos según el diámetro del rodete utilizado, siendo crucial encontrar un equilibrio entre rendimiento y diámetro adecuado sin necesidad de recortarlo.

Potencia y Punto Óptimo

• Las curvas también proporcionan información sobre la potencia requerida por la bomba en función del diámetro del rodete utilizado.
